膠球清洗裝置正確運行的基本配件條件？
膠球清洗裝置正確運行的基本配件條件？
一、膠球清洗裝置設備運行條件
1、凝汽器循環水膠球清洗裝置系統相關設備情況
循環冷卻水量：3660t/h
循環水工作壓力：0.20 MPa
冷卻水進水溫度：33℃
冷卻水出水溫度：41℃
冷卻面積：1350m2
冷卻管外徑：20mm
冷卻管壁厚：0.7mm
冷卻管長度：5210mm
管束材質：TP304
冷卻管數量：～4240根
凝汽器進出口管徑：DN600
冷卻介質：淡水
流程數：2
二、膠球清洗裝置技術規范
1、設備名稱：凝汽器自動膠球清洗裝置系統
2、型式及型號
收球網： SD—600
裝球室： ZQ—300
膠球泵： 125JQ—15
分匯器： FH—100
二次濾網： EFF—600
3、每臺機組配置1套自動膠球清洗裝置系統，本工程共配置1套。
4、用途：凝汽器自動膠球清洗裝置是借助水流的作用將大于冷凝管內徑的膠球擠進凝汽器冷凝管，對冷凝管進行擦洗，維持冷凝管內壁清潔，保證凝汽器設計換熱效率不下降，從而維持凝汽器的端差和汽輪機背壓；同時避免冷凝管內壁腐蝕，改善運行條件，延長機組壽命。
5、主要技術參數

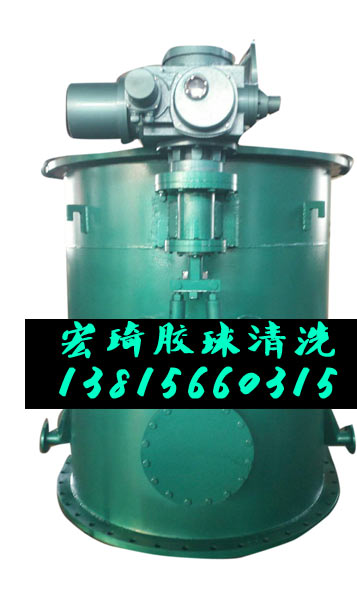

1）收球網： 立式布置法蘭連接
進出口規格： DN600 PN0.6
總長度： 廠家填寫
收球網型式： 活動?xùn)鸥駟伟逍?/span>
運行水阻： 廠家填寫
數量： 2臺
2）裝球室：布置于汽機房0m處
進出口規格： 廠家填寫
裝球數：
數量： 1臺
3）膠球泵：布置于汽機房0m層
流量： 90m3/h
揚程： 15m
允許吸上真空度： m
轉速： r/min
電機功率： 11kW
電機電壓： 380V
電機防護等級： IP44
數量： 1臺
4）膠球
膠球規格：
數量：
5）分匯器
型號： FH-100
數量： 1臺
6）二次濾網
型號： EFF-600
用途： 用于過濾和清除循環水中的污物。
進出口規格： DN600 PN0.6
型式： 立式法蘭連接
總高度： 廠家填寫
濾芯網孔： 5 mm
運行水阻： 廠家填寫
電動機規范： 380V/50Hz/ IP54
數量： 2臺
三、凝汽器參數
型號： N-1350-1 冷卻面積：1350m2
冷卻水量：3660t/h 冷卻介質：淡水
冷卻水壓： 0.20MPa 冷卻水溫：20℃～33℃
凝汽器進出口管徑：DN600 冷卻管直徑及長度：φ20×5210
