膠球清洗裝置的構造和運用介紹？

     膠球清洗裝置的構造和運用介紹？“膠球清洗裝置”是汽輪機的重要節能系統，是凝汽器、冷凝器系統安裝的環保產品。應用于清洗石油、石化、化工等汽輪機領域問題。
     膠球清洗裝置的構造：二次濾網、收球網、裝球室、膠球泵、膠球、分匯器、控制柜等其它零部件。
膠球清洗裝置運用：
     二次濾網運用于當冷卻水夾雜著雜物通過系統時，雜物被小孔濾網阻擋在濾網迎水面，冷卻水通過小孔被凈化后進入凝汽器，由濾網中的反沖洗裝置及排污閥聯動進行反沖洗，水流反向流動，卡在進水面上的雜物被水流反沖脫離網孔由排污閥引出。只要凈化濾網不停地工作，冷卻水進入凝汽器就始終是清潔的，濾網的阻力也不會增加。
     收球網是膠球清洗系統的關鍵設備，它的功能是把膠球從冷卻水中分離出來，且保證不漏球、不卡球。收球網安裝在冷卻水出口管段上，從凝汽器流出夾帶膠球的水經過收球網時，球被回收并由引出管從收球網中引出。收球網的柵格網板可以轉動，在膠球循環運動時網板置于“收球”位置，在不投運膠球清洗時網板置于“反沖洗”位置，此時網板上的雜物被水沖走，同時又減少網板的水阻。網板的運轉定位由電動執行機構保證（小型收球網為手動操作）。
     裝球室是膠球清洗裝置系統中用于加球、取球、存儲球及觀察球循環的裝置。根據存儲球容積的大小分為Ⅰ型和Ⅱ型，根據用戶使用要求，有電動與手動兩類�？刂蒲b球室運行狀態的切換閥置于“收球”位置時，球被阻擋在裝球室內，冷卻水仍能通過，所有投入循環的膠球全部回收到裝球室中。
     膠球泵它是膠球清洗裝置系統中使用膠球進行不斷循環的動力設備。該泵是一個*用的無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和膠球磨損小等優點。
     分匯器是一個三通(管)閥。通過其中導向板的切換可使膠球進入需要清洗的一側凝汽器中。也可作為收球網膠球引出管的匯合和接球管的分流三通管使用。
     控制柜實現位置控制，使檢測更準確、到位，確保球的高回收率。整個過程實現自動化�？蓪崿F(xiàn)單電纜遠距離控制（操作及監控）。

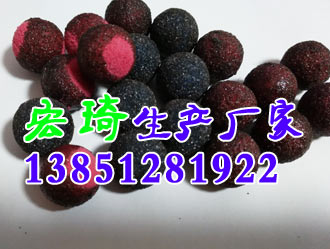

     膠球是清洗管道內的污垢，使系統投入運行前要求管束無堵塞。
